Carl liu 是台灣人喔.中文名子是劉傳凱!而且是motorola的設計中心經理
轉貼Carl的麥克筆手繪步驟.希望對大家有所幫助!!

第一步

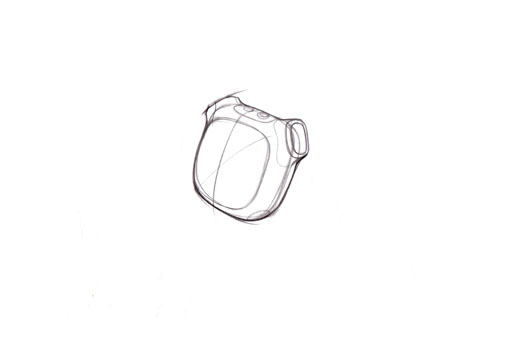

apply light pencil stroke to give basic design and position on the page.
(
用鉛筆 輕輕的在紙上畫出大概的圖案和位置

第二步
refining the shape of the object.
(
修飾物體的圖形


第三步

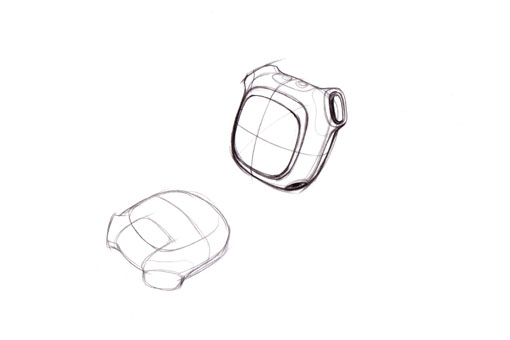

apply heavier pencil stroke when design is confirmed. Then repeat the step 1 for other views.
(
當設計確定時 加上粗的鉛筆線條 然後重複同樣的步驟 在其它角度的草圖上)




第四步

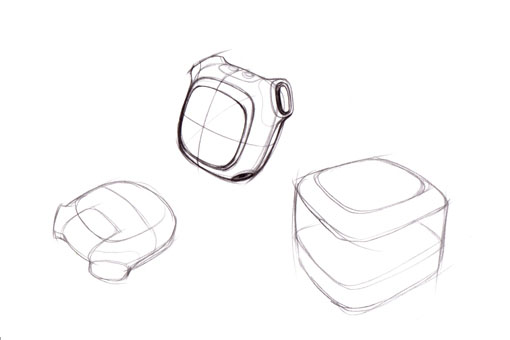

lay in more design content..
(
加多一點東西...)


第五步

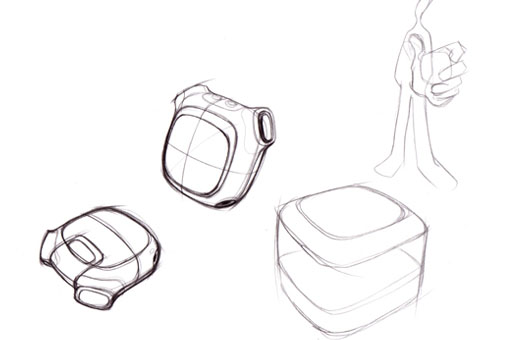

a little guy for showing how to use the object.
(
畫一個人 解釋如何去使用這個產品)




第六步

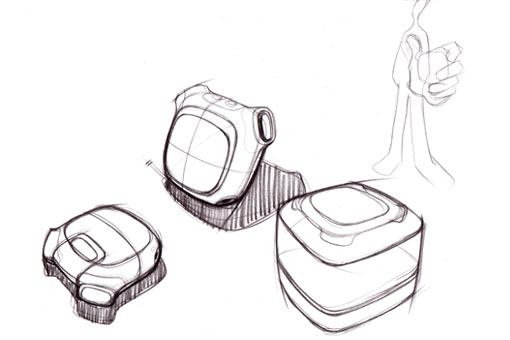

give shadows to make the drawn object jump out the page.
(
加上陰影 讓圖更跳)




第七步

apply heavy line weight to trace the light sketch.
(
再加上重線條在之前的草圖上)




第八步

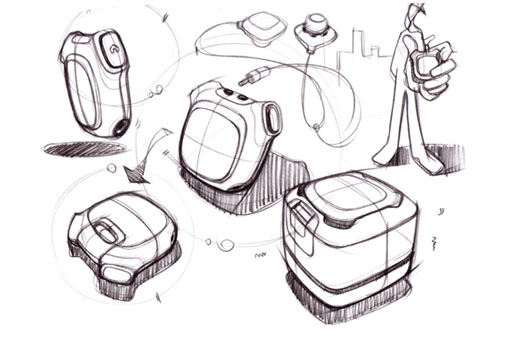

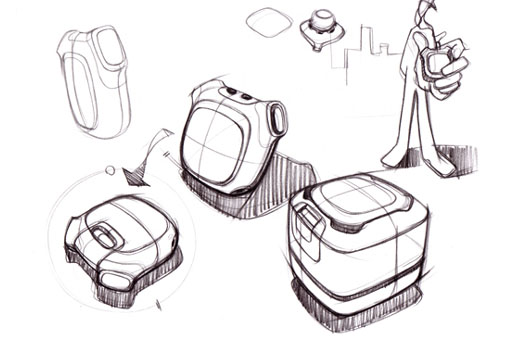

more details..
(
加細節...)





第九步

more details..
(
加細節...)



第十步

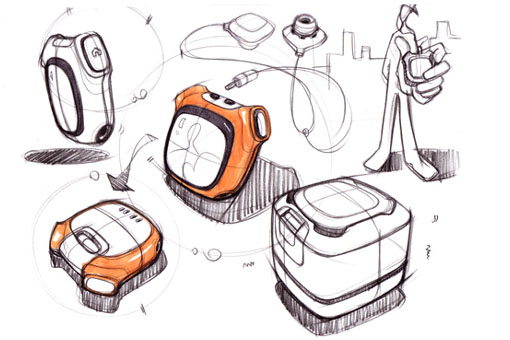

marker color in on the back of the tracing paper.
(
把麥克筆上在描圖紙的背面)




第十一步
Keep fill in color form the back of the tracing paper.
(
繼續在描圖紙的背面上 塗上其它的顏色)




第十二步

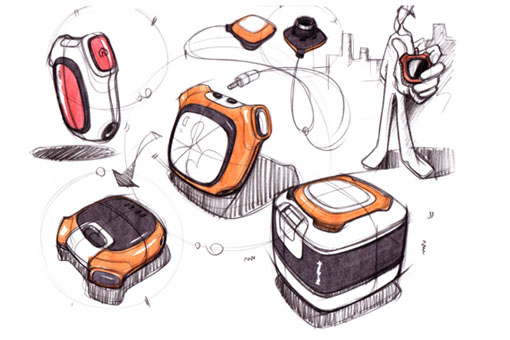

Black and white prismacolor pencils give dark cores and high light on objects.
(
用黑色和白色的色鉛筆 在物體上畫出光影和陰影)






第十三步

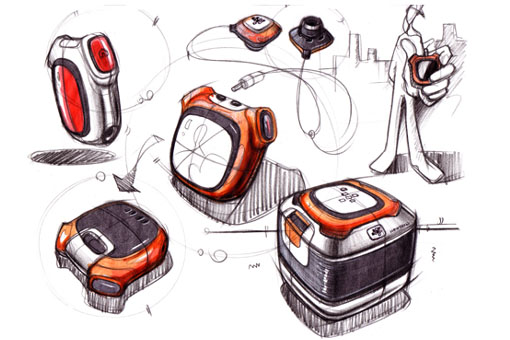

add call-out to explain the design intension.. Sign and then finish.
(
加上註解 解釋設計的意圖 簽名 然後就完成



追加
(after scenes):
如何上麥克筆在描圖紙上

P1_ marker color in on the back of the tracing paper.

(
在描圖紙的背面上麥克筆)




P2_ keep using makers on the back.
(
繼續上麥克筆在描圖紙的背面)

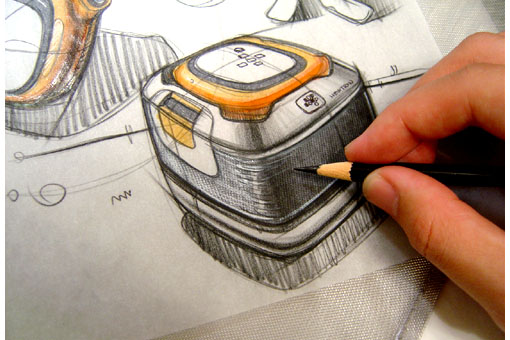

P3_ put a mesh underneath the page for speaker texture.
(
把網眼墊在描圖紙的背後 用來畫出喇叭布的質感)

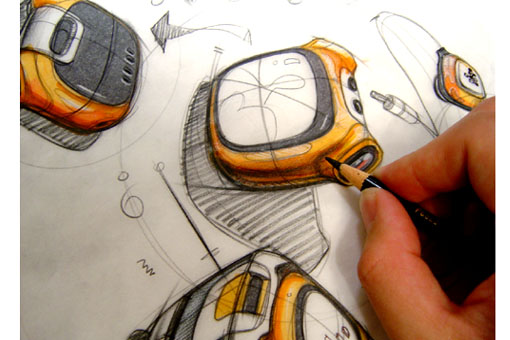

P4_ hold pencil side ways to apply dark cores.
(
斜斜的抓筆 來畫出陰影)




P5_ add shadows on objects.

(
加上影子在物體上)

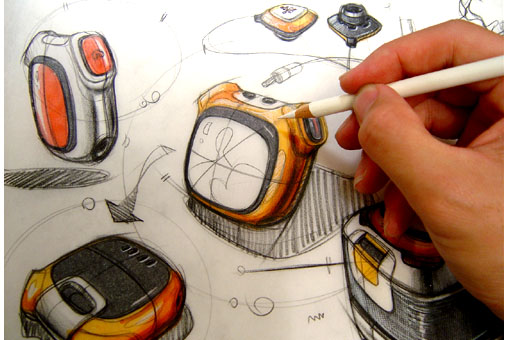

P6_ white pencil to give high light and part lines.

(
用白色的色鉛筆 加上光影和分模線)




P7_ Material and tools. always remember to keep the pencil sharp.

(
材料和工具
永遠記得削尖鉛筆)
